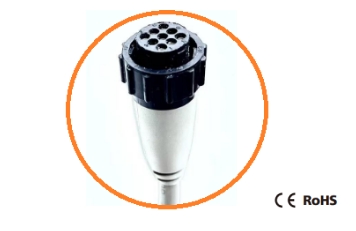

Femelle

Disponibilité:

Quantité:



Enquête Ajouter au panier

Femelle

Description du produit

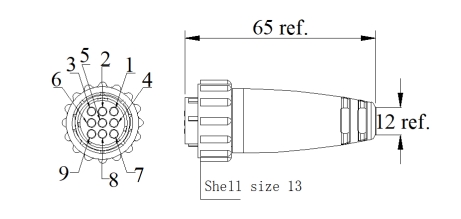

Dimensions de l'assemblage de câbles (l'unité est en mm)

Informations générales sur l'assemblage de câbles

Courant nominal	13 A maximum (série 1) ; 7,5 A maximum (série 2) ; 25 A maximum (série 3) ; 25 A maximum (série 4) ; 50 A maximum (série 5) ; 50 A maximum (série 6) ;
Résistance d'isolation	≥100 MΩ
Résistance des contacts	≤5Ω
Température de fonctionnement	-20 ℃ ~ + 80 ℃
Poteaux	8,17 poteaux sont disponibles, 3,4,5,12 peuvent être personnalisés (voir le tableau SKU ci-dessous)
Niveau de résistance à l'eau	IP67, IP68 peuvent être personnalisés (en état verrouillé)
Câble	Options de câbles PUR/PVC

Forme A et forme B de la clé verrouillée ( facultatif)

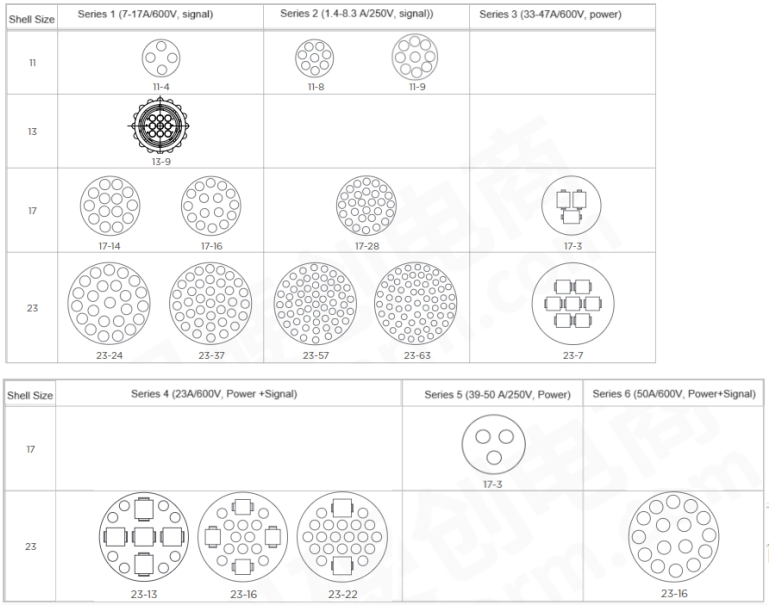

P inout s( Facultatif pour le connecteur CNC différent)

Tableau des UGS

Numéro de référence de l'assemblage	connecteurInformations sur le					câbles Assemblage de
Numéro de référence de l'assemblage	Poteaux	Type de connexion	Clé verrouillée	Série	coqueTaille de la	Surmodification ou type d'assemblage
T-CPCS1STF-5-04-001-Coque 11	4	Femelle	5	1	11	Personnalisé
T-CPCS1STF-4-04-001-Coque 11	4	Femelle	4	1	11	Personnalisé
T-CPCS1STF-5-09-001-Coque 13	9	Femelle	5	1	13	Facultatif
T-CPCS1STF-4-09-001-Coque 13	9	Femelle	4	1	13	Facultatif
T-CPCS1STF-5-14-001-Coque 17	14	Femelle	5	1	17	Personnalisé
T-CPCS1STF-4-14-001-Coque 17	14	Femelle	4	1	17	Personnalisé
T-CPCS1STF-5-16-001-Coque 17	16	Femelle	5	1	17	Personnalisé
T-CPCS1STF-4-16-001-Coque 17	16	Femelle	4	1	17	Personnalisé
T-CPCS1STF-5-24-001-Coque 23	24	Femelle	5	1	23	Personnalisé
T-CPCS1STF-4-24-001-Coque 23	24	Femelle	4	1	23	Personnalisé
T-CPCS1STF-5-37-001-Coque 23	37	Femelle	5	1	23	Personnalisé
T-CPCS1STF-4-37-001-Coque 23	37	Femelle	4	1	23	Personnalisé

Numéro de référence de l'assemblage	connecteurInformations sur le					câbles Assemblage de
Numéro de référence de l'assemblage	Poteaux	Type de connexion	Clé verrouillée	Série	coqueTaille de la	Surmodification ou type d'assemblage
T-CPCS2STF-5-08-001-Coque 11	8	Femelle	5	2	11	Personnalisé
T-CPCS2STF-4-08-001-Coque 11	8	Femelle	4	2	11	Personnalisé
T-CPCS2STF-5-09-001-Coque 11	9	Femelle	5	2	11	Facultatif
T-CPCS2STF-4-09-001-Coque 11	9	Femelle	4	2	11	Facultatif
T-CPCS2STF-5-28-001-Coque 17	28	Femelle	5	2	17	Personnalisé
T-CPCS2STF-4-28-001-Coque 17	28	Femelle	4	2	17	Personnalisé
T-CPCS2STF-5-57-001-Coque 23	57	Femelle	5	2	23	Personnalisé
T-CPCS2STF-4-57-001-Coque 23	57	Femelle	4	2	23	Personnalisé
T-CPCS2STF-5-63-001-Coque 23	63	Femelle	5	2	23	Personnalisé
T-CPCS2STF-4-63-001-Coque 23	63	Femelle	4	2	23	Personnalisé
T-CPCS3STF-5-3-001-Coque 17	3	Femelle	5	3	17	Personnalisé
T-CPCS3STF-4-3-001-Coque 17	3	Femelle	4	3	17	Personnalisé
T-CPCS3STF-5-7-001-Coque 23	7	Femelle	5	3	23	Personnalisé
T-CPCS3STF-4-7-001-Coque 23	7	Femelle	4	3	23	Personnalisé
T-CPCS4STF-5-13-001-Coque 23	13	Femelle	5	4	23	Personnalisé
T-CPCS4STF-4-13-001-Coque 23	13	Femelle	4	4	23	Personnalisé
T-CPCS4STF-5-16-001-Coque 23	16	Femelle	5	4	23	Personnalisé
T-CPCS4STF-4-16-001-Coque 23	16	Femelle	4	4	23	Personnalisé
T-CPCS4STF-5-22-001-Coque 23	22	Femelle	5	4	23	Personnalisé
T-CPCS4STF-4-22-001-Coque 23	22	Femelle	4	4	23	Personnalisé
T-CPCS5STF-5-3-001-Coque 17	3	Femelle	5	5	17	Personnalisé
T-CPCS5STF-4-3-001-Coque 17	3	Femelle	4	5	17	Personnalisé
T-CPCS6STF-5-16-001-Coque 23	16	Femelle	5	6	23	Personnalisé
T-CPCS6STF-4-16-001-Coque 23	16	Femelle	4	6	23	Personnalisé

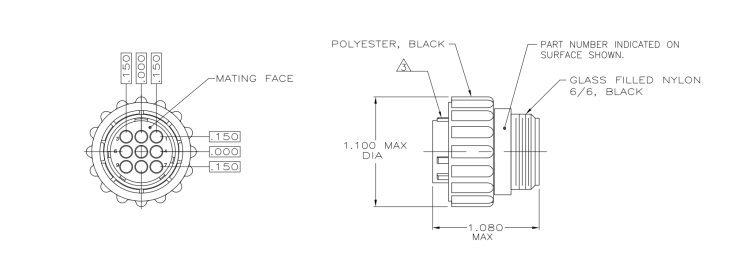

Dimensions des composants associés (l'unité est en pouces)

Informations générales sur le connecteur

Température ambiante	-55 ℃ ~ +105 ℃
Résistance d'isolation	≥100 MΩ
Corps du connecteur	Nylon 6/6 chargé de verre, noir
Indice IP	IP65, IP67 en option
Contacts du connecteur	Laiton plaqué or

Informations sur la série CPC du connecteur

Articles	Description	C ontacter Forme
Série 1	Standard, terminal OD avec 1,57 mm, 13 A max, 4-37P
Série 2	Haute densité, terminal OD avec 1,02 mm, 7,5 A max, 8-63P
Série 3	Densité de puissance, 25A max., 13P, 16P, 22P
Série 4	Alimentation et signal combinés, signal 13 A max. ; Alimentation 25A maximum, 13P, 16P, 22P
Série 5	Densité de puissance (joint IP65/67 en option), puissance avec 50 A max., avec 3x Powerband
Série 6	Combinaison d'alimentation et de signal (joint en option), signal 13 A max., puissance 50 A max., avec 2 bandes de puissance et 8 contacts de signal III+.
