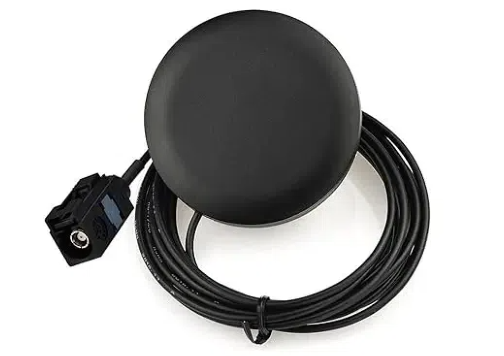

In vandag se gekoppelde wêreld word elektroniese kommunikasiestelsels meer kompleks en veeleisender - veral in motor- en industriële toepassings. Van inligtingvermaak tot veiligheidstelsels, data-oordrag tussen modules moet vinnig, betroubaar en steuringsvry wees. 'n Sleutel moontlikmaker van hierdie kommunikasie is die FAKRA-koppelaar.
FAKRA (Fachkreis Automobil, 'n Duitse term wat 'motorkundige groep' beteken) word wyd gebruik in motorelektronika vir hul robuustheid, standaardisering en vermoë om hoëfrekwensie seine te hanteer. Om die regte FAKRA-koppelaar vir jou ontwerpprojek te kies, is nie net 'n kwessie van plug-and-play nie - dit verg 'n deeglike begrip van stelselvereistes, omgewingsfaktore en seinintegriteitoorwegings.
Verstaan die sleutelparameters van FAKRA-koppelaars
Voordat jy in die keuse duik, is dit noodsaaklik om die tegniese spesifikasies en ontwerpelemente van FAKRA-verbindings te verstaan. Hierdie parameters bepaal of 'n verbinding doeltreffend binne jou stelsel sal werk.
1. Connector Tipe: Prop vs Jack
FAKRA-verbindings is tipies beskikbaar in manlike (prop) en vroulike (jack) konfigurasies. Die prop koppel gewoonlik aan 'n koaksiale kabel, terwyl die aansluiting op 'n toestel gemonteer is, soos 'n GPS-ontvanger, kameramodule of telematiese eenheid. Om te weet watter geslag vir elke kant van die verbinding nodig is, is fundamenteel om behoorlike paring en meganiese pas te verseker.
2. Frekwensiereeks en Seintipe
FAKRA-verbindings ondersteun 'n frekwensiereeks tot 6 GHz, wat hulle geskik maak vir verskeie seintipes, insluitend:
Video : Analoog en digitale video-voere vanaf kameras
Oudio : Seine na/van vermaaklikheidsmodules
RF-data : GPS, LTE, Bluetooth, Wi-Fi, satellietradio
Verskillende toepassings het verskillende bandwydtevereistes. Byvoorbeeld, tru-kameras vereis hoë bandwydte vir intydse video, terwyl GPS staatmaak op stabiele RF-transmissie.
3. Impedansie-passing
Die meeste FAKRA-konneksies is ontwerp met 'n 50-ohm-impedansie, wat optimale seinoordrag met minimale refleksies verseker. Impedansie-wanaanpassings kan lei tot dataverlies, seinagteruitgang of selfs algehele mislukking in kommunikasie. Verifieer altyd dat die FAKRA-aansluiting by die impedansie van die stelsel en kabel pas.
4. VSWR, Invoegingsverlies en Terugkeerverlies
VSWR (Voltage Standing Wave Ratio) meet seinrefleksie; laer is beter.
Invoegingsverlies verwys na die seinsterktevermindering wat deur die koppelaar veroorsaak word; minimale verlies is ideaal.
Return Loss dui die hoeveelheid sein aan wat gereflekteer word as gevolg van impedansie-wanaanpassing.
Die hersiening van hierdie spesifikasies help om hoë seinintegriteit te verseker, veral vir hoëfrekwensie- of missiekritieke toepassings.
Pas koppeltipe by ontwerpvereistes
Wanneer 'n FAKRA-koppelaar in jou motor- of industriële ontwerp geïntegreer word, is dit van kritieke belang om die koppelaartipe by die stelsel se spesifieke vereistes te pas. As u nie die nuanses van u toepassing in ag neem nie, kan dit lei tot seininterferensie, verbindingsfout of duur herwerk tydens installering of instandhouding. Hieronder ondersoek ons hoe om verbindingskeuse by ontwerpvereistes oor drie sleutelareas te pas: toepassing, monteermetode en omgewingstoestande.
1. Gebaseer op Toepassing
Motorstelsels verskil baie in hul seintipes, bandwydtevereistes en sensitiwiteit vir steuring. Om die doel van elke substelsel te verstaan, help om jou keuse van die toepaslike FAKRA-koppelaar te lei.
GPS-navigasie : GPS-modules benodig hoëfrekwensie RF-seine vir akkurate geoligging. Hierdie stelsels gebruik gewoonlik pers-gekodeerde FAKRA-verbindings, wat geoptimaliseer is vir minimale invoegverlies en uitstekende terugkeerverlies om seinintegriteit oor lang afstande te verseker.
Wi-Fi en Bluetooth : Hierdie kortafstand draadlose stelsels vereis verbindings wat matige tot hoë data-deurset ondersteun terwyl steuring tot die minimum beperk word. Blou-gekodeerde FAKRA-konneksies is hier ideaal en bied stabiele seinoordrag binne die voertuig se komplekse elektromagnetiese omgewing.
Kameras (Rear-View, Surround-View, Dashcams) : Kamerastelsels benodig verbindings wat in staat is om hoë-resolusie analoog of digitale video oor te dra. Hierdie verbindings moet sterk afskerming en lae seinvervorming bied. Beige-gekodeerde FAKRA-verbindings word gereeld gebruik, ontwerp vir optimale videokwaliteit en robuuste elektromagnetiese versoenbaarheid (EMC).
LTE- en 5G-kommunikasie : Sellulêre konneksie is sentraal tot moderne telematika- en inligtingvermaakstelsels. Aqua-gekodeerde FAKRA-verbindings word tipies gekies vir LTE en 5G as gevolg van hul vermoë om hoëfrekwensie, hoëbandwydte data-oordrag met gevorderde afskerming teen elektromagnetiese steuring (EMI) te ondersteun.
Elke toepassing stel verskillende elektriese, meganiese en afskermvereistes, so die keuse van die verkeerde tipe kan die hele kommunikasiestelsel in die gedrang bring.
2. Gebaseer op Montagemetode
Hoe jy die FAKRA-koppelaar monteer, speel ook 'n deurslaggewende rol in stelselintegrasie. Die meganiese vormfaktor moet ooreenstem met die produk se omhulselontwerp, monteerproses en instandhoudingtoeganklikheid.
PCB Mount (Board Edge) : Ideaal vir die integrasie van die connector direk op 'n stroombaanbord binne 'n ECU of infotainment module. Dit bied kompakte ontwerp en word algemeen gebruik in fabrieksgemonteerde elektronika.
Bulkhead Mount (paneelmontering) : Hierdie verbindings gaan deur 'n paneel- of omhulselmuur en is geskik vir robuuste omgewings, soos paneelbord of romp-koppelvlakke. Hulle laat maklike toegang toe en word dikwels gebruik vir diensbare dele van die voertuig.
Kabelmontering (inlyn) : Word gebruik om koaksiale kabels direk te beëindig, dikwels vir punt-tot-punt verbindings tussen modules. Hierdie verbindings benodig behoorlike kabeltipe-passing - tipies RG-174, RG-58 of RG-316 koaksiale kabels - om seinintegriteit en meganiese sterkte te handhaaf.
Deur die regte monteringsopsie noukeurig te kies, help dit om meganiese spanning te verminder, vergemaklik montering en verseker langtermynwerkverrigting.
3. Gebaseer op Omgewingstoestande
Motoromgewings is veeleisend—koppelaars moet betroubaar werk onder 'n reeks omgewingstressors. ’n Behoorlik geselekteerde FAKRA-koppelaar verseker dat die stelsel regdeur sy leeftyd operasioneel en onderhoudsvry bly.
Water- en stofbeskerming : Vir toepassings in eksterne of blootgestelde gebiede, soos dakantennas of agterbuffersensors, moet verbindings aan IP67 of hoër graderings voldoen. Dit verseker beskerming teen water onderdompeling en stof indringing, die behoud van sein betroubaarheid.
Temperatuurreeks : Voertuie kan uiterste temperature van arktiese koue tot enjinhitte ervaar. Die meeste FAKRA-koppelaars van motorgraad is ontwerp om van -40°C tot +105°C te werk , om te verseker dat hulle stabiel bly selfs in enjinkompartemente of sonblootgestelde paneelborde.
Skok- en vibrasieweerstand : In mobiele toepassings word verbindings voortdurend aan beweging, vibrasies en skokke blootgestel. FAKRA-koppelaars is ontwerp met robuuste sluitmeganismes en duursame materiale om loslating of seinontwrigting in hoë-vibrasiegebiede soos wielputte of enjinruimtes te weerstaan.
Die keuse van 'n koppelaar wat ooreenstem met omgewingsvereistes, verbeter nie net stelselwerkverrigting nie, maar verleng ook die lewensduur van die produk en verminder die waarskynlikheid van veldmislukkings.
Identifisering van FAKRA-kleurkodering en -sleuteling
'n Kenmerkende kenmerk van die FAKRA-aansluiting is sy kleurgekodeerde behuising en meganiese sleutelstelsel. Hierdie kenmerke voorkom verbindingsfoute en verseker vinnige, onfeilbare montering.

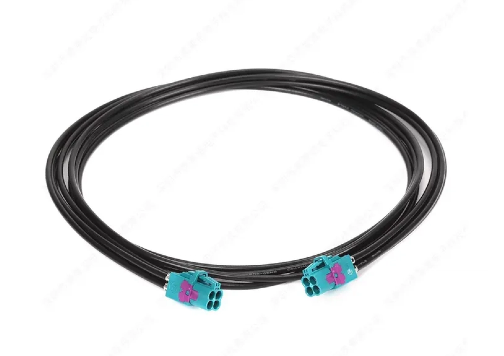

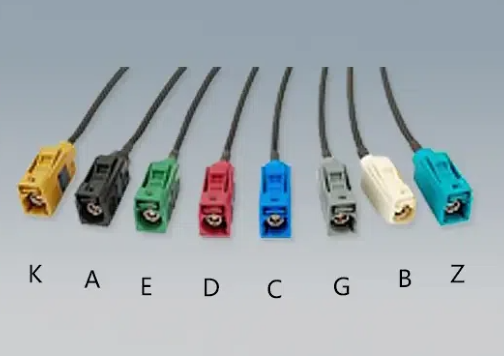

Kleurkodering
Elke FAKRA-verbindingskleur stem ooreen met 'n spesifieke toepassing:
Hierdie standaardisering vergemaklik installasie en instandhouding, en help tegnici vinnig om korrekte verbindings te identifiseer, selfs in digte draadbome.
Meganiese sleuteling
Benewens kleur, het elke koppelstuk 'n unieke sleutelpatroon. Dit verseker dat verbindings net met die korrekte eweknie pas, wat die risiko van elektriese of meganiese wanverhoudings tot die minimum beperk. Tydens prototipering of stelselontwerp, verifieer altyd sleutelversoenbaarheid om herontwerpe of veldkwessies te vermy.
Verifieer kwaliteit sertifisering en verenigbaarheid
Die keuse van 'n hoë-gehalte FAKRA-koppelaar beteken om verby fisiese fiksheid en elektriese spesifikasies te kyk. Bedryfsvoldoening en -toetsing help om langtermynbetroubaarheid en stelselintegriteit te verseker.
1. Bedryfstandaarde
Maak seker dat die koppelstuk voldoen aan:
ISO 20860 : Spesifiseer meganiese en elektriese vereistes vir FAKRA-verbindings in padvoertuie.
USCAR-17 : Definieer toetsmetodes vir RF-verbindings vir motors.
RoHS en REACH : Omgewings- en veiligheidsnakoming.
Werk met ISO-gesertifiseerde verskaffers help om kwaliteit oor groepe heen en verenigbaarheid met OEM-spesifikasies te waarborg.
Stelselversoenbaarheidstoetsing 2.
Voer altyd meganiese en elektriese verenigbaarheidstoetse in multi-verskaffer-omgewings uit:
Hierdie stappe is veral krities wanneer verbindings van verskillende verskaffers gemeng word of in bestaande platforms geïntegreer word.
Algemene keusefoute en hoe om dit te vermy
Selfs ervare ingenieurs kan in strikke trap tydens FAKRA-koppelaarkeuse. Hier is 'n paar algemene misstappe - en hoe om dit te vermy.
Fout 1: Kies die verkeerde kleur of sleutel
Die gebruik van 'n koppelaar met die verkeerde kleurkodering kan lei tot wanpassende stelsels, veral tydens herstelwerk. Kontroleer altyd vervaardigersdatablaaie en stelselvereistes.
Fout : Ignoreer omgewingsfaktore 2
'n Koppelstuk wat goed presteer in die laboratorium kan moontlik misluk onder werklike hitte, vibrasie of vog. Kies altyd verbindings met toepaslike IP-graderings en materiaal van motorgraad.
Fout 3: Uitsig oor kabelversoenbaarheid
Wanpassings tussen die koppelaar en koaksiale kabeltipe kan seinverlies of fisiese skade veroorsaak. Bevestig verenigbaarheid met beide die kabel se deursnee en elektriese eienskappe.
Fout 4: Slaan vroeë ontwerpoorwegings oor
As u die keuse van verbindings tot die einde van die projek laat, kan dit tot spasiebeperkings of herbewerking lei. Integreer verbindingskeuse in vroeë ontwerpbeplanning om optimale passing en roetering te verseker.
Gevolgtrekking
Die keuse van die regte FAKRA-koppelaar is 'n kritieke stap om die betroubaarheid, werkverrigting en lang lewe van enige motor- of industriële kommunikasiestelsel te verseker. Deur die tegniese parameters, toepassingsbehoeftes, omgewingsuitdagings en gestandaardiseerde koderingstelsels te verstaan, kan ingenieurs ingeligte besluite neem wat duur foute in die toekoms voorkom.
Van GPS en kameras tot telematika en V2X-stelsels, FAKRA-verbindings dien as die ruggraat van hoëfrekwensie-seinoordrag in vandag se gekoppelde voertuie. Soos tegnologie vorder en voertuie meer outonoom en data-gedrewe word, sal die belangrikheid van die keuse van hoëgehalte, goed-gespesifiseerde verbindings net toeneem.
Om meer te wete te kom oor FAKRA-koppelaars en 'n wye reeks modelle vir jou spesifieke toepassing te verken, beveel ons aan om uit te reik na Totek . As 'n betroubare verskaffer van hoëprestasie-motorverbindings bied Totek kundige advies, gesertifiseerde produkte en ondersteuning om te verseker dat jou projek van prototipe tot produksie slaag.
