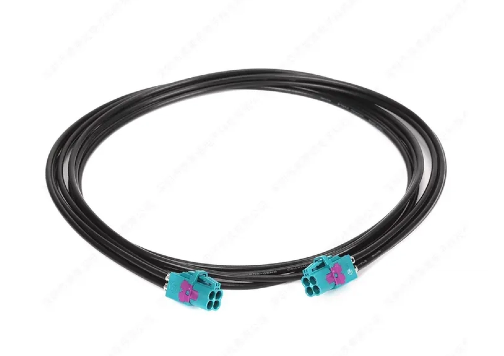

I dagens tilsluttede verden bliver elektroniske kommunikationssystemer mere komplekse og krævende - især i bilindustrien og industrielle applikationer. Fra infotainment til sikkerhedssystemer skal datatransmission mellem moduler være hurtig, pålidelig og interferensfri. En nøgleaktiver for denne kommunikation er FAKRA -stikket.
Fakra (Fachkreis Automobil, et tysk udtryk, der betyder 'Automotive Expert Group ') -stik, er vidt brugt i bilelektronik til deres robusthed, standardisering og evne til at håndtere højfrekvente signaler. Valg af det rigtige Fakra-stik til dit designprojekt er ikke kun et spørgsmål om plug-and-play-det kræver en grundig forståelse af systemkrav, miljøfaktorer og signalintegritetshensyn.
At forstå de vigtigste parametre for Fakra -stik
Før du dykker ned i udvælgelse, er det vigtigt at forstå de tekniske specifikationer og designelementer i Fakra -stik. Disse parametre bestemmer, om et stik vil fungere effektivt i dit system.
1. Tilslutningstype: Plug vs. Jack
Fakra -stik er typisk tilgængelige i mandlige (plug) og kvindelige (Jack) -konfigurationer. Stikket forbindes normalt til et koaksialkabel, mens Jack er monteret på en enhed, såsom en GPS -modtager, kameramodul eller telematikenhed. At vide, hvilket køn der er nødvendigt for hver side af forbindelsen, er grundlæggende for at sikre korrekt parring og mekanisk pasform.
2. Frekvensområde og signaltype
Fakra -stik understøtter et frekvensområde op til 6 GHz, hvilket gør dem velegnede til forskellige signaltyper, herunder:
Video : Analoge og digitale videofeeds fra kameraer
Audio : Signaler til/fra underholdningsmoduler
RF-data : GPS, LTE, Bluetooth, Wi-Fi, satellitradio
Forskellige applikationer har forskellige krav til båndbredde. F.eks. Kræver bagfra-kameraer høj båndbredde til realtidsvideo, mens GPS er afhængig af stabil RF-transmission.
3. Impedans Matching
De fleste Fakra-stik er designet med en 50-OHM-impedans, hvilket sikrer optimal signaloverførsel med minimale refleksioner. Impedans -uoverensstemmelser kan føre til datatab, signalnedbrydning eller endda fuldstændig fiasko i kommunikationen. Kontroller altid, at Fakra -stikket matcher impedansen af systemet og kablet.
4. VSWR, indsættelsestab og returtab
VSWR (spændingsstående bølgeforhold) måler signalreflektion; lavere er bedre.
Indsættelsestab henviser til signalstyrken reduktion forårsaget af stikket; Minimalt tab er ideelt.
Returtab indikerer mængden af signal, der reflekteres på grund af impedansmisbrug.
Gennemgang af disse specifikationer hjælper med at sikre høj signalintegritet, især for højfrekvente eller missionskritiske anvendelser.
Matchende forbindelsestype til designkrav
Når du integrerer et FAKRA -stik i dit bil- eller industrielle design, er det kritisk at matche forbindelsestypen til systemets specifikke krav. Hvis du ikke overvejer nuancerne i din applikation, kan det resultere i signalinterferens, forbindelsesfejl eller kostbar omarbejdning under installation eller vedligeholdelse. Nedenfor undersøger vi, hvordan man matcher valg af stik til designkrav på tværs af tre nøgleområder: anvendelse, monteringsmetode og miljøforhold.
1. baseret på anvendelse
Bilsystemer varierer meget i deres signaltyper, båndbreddebehov og følsomhed over for interferens. At forstå formålet med hvert delsystem hjælper med at guide dit valg af det passende Fakra -stik.
GPS-navigation : GPS-moduler kræver højfrekvente RF-signaler til nøjagtig geolocation. Disse systemer bruger ofte lilla-kodede Fakra-stik, som er optimeret til minimalt indsættelsestab og fremragende returtab for at sikre signalintegritet over lange afstande.
Wi-Fi og Bluetooth : Disse trådløse systemer med kort rækkevidde kræver stik, der understøtter moderat til høj data gennemstrømning, mens de minimerer interferens. Blå-kodede Fakra-stik er ideelle her og tilbyder stabil signaltransmission i køretøjets komplekse elektromagnetiske miljø.
Kameraer (bagfra, surround-view, dashcams) : kamerasystemer kræver stik, der er i stand til at transmittere analog eller digital video med høj opløsning. Disse stik skal tilbyde stærk afskærmning og lav signalforvrængning. Beige-kodede Fakra-stik bruges ofte, designet til optimal videokvalitet og robust elektromagnetisk kompatibilitet (EMC).
LTE- og 5G -kommunikation : Cellulær forbindelse er central for moderne telematik- og infotainmentsystemer. Aqua-kodede FAKRA-stik er typisk valgt til LTE og 5G på grund af deres evne til at understøtte højfrekvente datatransmission med høj båndbredde med avanceret afskærmning mod elektromagnetisk interferens (EMI).
Hver applikation pålægger forskellige elektriske, mekaniske og afskærmningskrav, så at vælge den forkerte type kan kompromittere hele kommunikationssystemet.
2. baseret på monteringsmetode
Hvordan du monterer Fakra -stikket spiller også en afgørende rolle i systemintegrationen. Den mekaniske formfaktor skal tilpasse sig produktets indkapslingsdesign, monteringsproces og vedligeholdelsestilgængelighed.
PCB Mount (Board Edge) : Ideel til integration af stikket direkte på et kredsløbskort inden for et ECU- eller infotainment -modul. Det tilbyder kompakt design og bruges ofte i fabriksmonteret elektronik.
Bulkhead Mount (panelmontering) : Disse stik passerer gennem en panel- eller indkapslingsvæg og er egnede til robuste miljøer, såsom instrumentbræt eller bagagerumsgrænseflader. De tillader let adgang og bruges ofte til brugbare dele af køretøjet.
Kabelmontering (inline) : Bruges til at afslutte koaksiale kabler direkte, ofte til punkt-til-punkt-forbindelser mellem moduler. Disse stik kræver korrekt kabeltype-matching-typisk RG-174, RG-58 eller RG-316 koaksiale kabler-for at opretholde signalintegritet og mekanisk styrke.
Valg af den rigtige monteringsmulighed omhyggeligt hjælper med at reducere mekanisk stress, forenkle samlingen og sikrer langsigtet ydeevne.
3. baseret på miljøforhold
Bilmiljøer er krævende - forbindelser skal udføre pålideligt under en række miljømæssige stressfaktorer. Et korrekt valgt FAKRA-stik sikrer, at systemet forbliver operationelt og vedligeholdelsesfrit i hele sin levetid.
Vand- og støvbeskyttelse : Til applikationer i eksterne eller udsatte områder, som tagantenner eller bagkofangersensorer, skal stik opfylde IP67 eller højere ratings. Disse sikrer beskyttelse mod nedsænkning af vand og støvindtrængning, hvilket bevarer signal pålidelighed.
Temperaturområdet : Køretøjer kan opleve ekstreme temperaturer fra arktisk koldt til motorvarme. De fleste fakra-stik i bilindustrien er designet til at fungere fra -40 ° C til +105 ° C , hvilket sikrer, at de forbliver stabile, selv i motorrum eller soleksponerede dashboards.
Stød- og vibrationsmodstand : I mobile applikationer udsættes stik konstant for bevægelse, vibrationer og chok. Fakra-stik er konstrueret med robuste låsemekanismer og holdbare materialer for at modstå løsning eller signalforstyrrelse i områder med høj vibration som hjulbrønde eller motorbugter.
Valg af et stik, der er i overensstemmelse med miljøkrav, forbedrer ikke kun systemets ydeevne, men også udvider produktets levetid og reducerer sandsynligheden for feltfejl.
Identificering af Fakra -farvekodning og nøgleing
Et karakteristisk træk ved Fakra Connector er dets farvekodede boliger og mekaniske nøglesystem. Disse funktioner forhindrer forbindelsesfejl og sikrer hurtig, idiotsikker samling.
Farvekodning
Hver Fakra -stikfarve svarer til en bestemt applikation:
Denne standardisering forenkler installation og vedligeholdelse, hvilket hjælper teknikere hurtigt med at identificere korrekte forbindelser, selv i tætte ledninger.
Mekanisk nøgle
Foruden farve har hvert stik et unikt nøglemønster. Dette sikrer, at forbindelser kun parrer sig med det korrekte modstykke og minimerer risikoen for elektriske eller mekaniske uoverensstemmelser. Under prototype eller systemdesign skal du altid kontrollere nøglekompatibilitet for at undgå redesign eller feltproblemer.
Bekræftelse af kvalitetscertificeringer og kompatibilitet
Valg af en høj kvalitet Fakra -stik betyder at se ud over fysisk pasform og elektriske specifikationer. Industrioverholdelse og test hjælper med at sikre langsigtet pålidelighed og systemintegritet.
1. industristandarder
Sørg for, at forbindelsen overholder:
ISO 20860 : Specificerer mekaniske og elektriske krav til FAKRA -stik i vejkøretøjer.
USCAR-17 : Definerer testmetoder til Automotive RF-stik.
ROHS og rækkevidde : Miljø- og sikkerhedsoverholdelse.
Arbejde med ISO-certificerede leverandører hjælper med at garantere kvalitet på tværs af batches og kompatibilitet med OEM-specifikationer.
2. systemkompatibilitet Test af
I multi-leverandørmiljøer skal du altid udføre mekaniske og elektriske kompatibilitetstest:
Disse trin er især kritiske, når man blander stik fra forskellige leverandører eller integreres i eksisterende platforme.
Almindelige valgfejl, og hvordan man undgår dem
Selv erfarne ingeniører kan falde i fælder under valg af Fakra -stik. Her er nogle almindelige fejltagelser - og hvordan man undgår dem.
Fejl 1: Valg af den forkerte farve eller nøgle
Brug af et stik med den forkerte farvekodning kan føre til uoverensstemmende systemer, især under reparationer. Altid dobbeltkontrol producent datablad og systemkrav.
Fejl 2: Ignorering miljøfaktorer af
Et stik, der klarer sig godt i laboratoriet, kan muligvis mislykkes under den virkelige verden varme, vibrationer eller fugt. Vælg altid stik med passende IP-vurderinger og materialer til bilkvalitet.
Fejl 3: med udsigt over kabelkompatibilitet
Uoverensstemmelse mellem stikket og koaksial kabeltype kan indføre signaltab eller fysisk skade. Bekræft kompatibilitet med både kablets diameter og elektriske egenskaber.
Fejl 4: Spring over tidlige designovervejelser
Forlader tilslutning af stik indtil projektets afslutning kan føre til pladsbegrænsninger eller omarbejdning. Integrer valg af stik i tidlig designplanlægning for at sikre optimal pasform og routing.
Konklusion
At vælge det rigtige Fakra -stik er et kritisk skridt i at sikre pålidelighed, ydeevne og levetid for ethvert bil- eller industrielt kommunikationssystem. Ved at forstå de tekniske parametre, applikationsbehov, miljøudfordringer og standardiserede kodningssystemer, kan ingeniører tage informerede beslutninger, der forhindrer dyre fejl på linjen.
Fra GPS og kameraer til telematik og V2X-systemer fungerer FAKRA-stik som rygraden i højfrekvent signaloverførsel i dagens tilsluttede køretøjer. Efterhånden som teknologien fremskridt og køretøjer bliver mere autonome og datadrevne, vil vigtigheden af at vælge høj kvalitet, godt specificerede stik kun vokse.
For at lære mere om Fakra -stik og udforske en lang række modeller til din specifikke applikation, anbefaler vi at nå ud til Tokek . Som en betroet leverandør af højtydende bilstik, tilbyder TATEK ekspertrådgivning, certificerede produkter og support for at sikre, at dit projekt lykkes fra prototype til produktion.
